طراحی منبع تغذیه ولتاژ/جریان متغیر با HW-140
نویسنده: بهنام کیانی
منبع تغذیه مهمترین ابزار هر تعمیرکار و طراح الکترونیک است. با HW-140 میتوانید ولتاژ خروجی از 0.5 تا 30 ولت و جریان تا 4 آمپر تنظیم کنید.
ویژگیهای پروژه
ولتاژ خروجی: 0.5-30 ولت
جریان خروجی: تا 4 آمپر
نمایشگر دیجیتال ولتاژ/جریان
تنظیم دقیق با مولتیترن
قطع/وصل خروجی با کلید
ولتاژ ورودی: 5.5-30 ولت
ترمینالهای پیچی آسان
معرفی ماژول HW-140
ماژول HW-140 با نمایشگر دیجیتال
قابلیتهای کلیدی:
- افزایش/کاهش ولتاژ: از ورودی به خروجی دلخواه
- کنترل جریان: محدود کردن جریان خروجی
- نمایشگر: ولتاژ/جریان ورودی و خروجی
- کلید قطع/وصل: حفاظت در برابر جریانکشی ناگهانی
- دو مولتیترن: تنظیم دقیق ولتاژ و جریان
مشخصات فنی HW-140
| پارامتر | مقدار | توضیح |
|---|---|---|
| ولتاژ ورودی | 5.5-30 V | DC |
| ولتاژ خروجی | 0.5-30 V | قابل تنظیم |
| جریان خروجی | 0-4 A | حداکثر |
| دقت ولتاژ | ±0.1 V | در نمایشگر |
| دقت جریان | ±0.01 A | در نمایشگر |
| ابعاد | 79×43×48 mm | طول × عرض × ارتفاع |
مراحل ساخت منبع تغذیه
1
اتصال آداپتور
آداپتور 12V DC → IN+ (قرمز), IN- (مشکی)
2
روشن شدن نمایشگر
چراغ نمایشگر روشن → ولتاژ ورودی نمایش داده میشود
3
تنظیم ولتاژ
چرخاندن مولتیترن ولتاژ → تنظیم خروجی دلخواه
4
تنظیم جریان
مولتیترن جریان → محدود کردن حداکثر جریان
5
اتصال بار
ترمینالهای خروجی → اتصال دستگاه تست
6
قطع/وصل خروجی
کلید ON/OFF → کنترل ایمنی

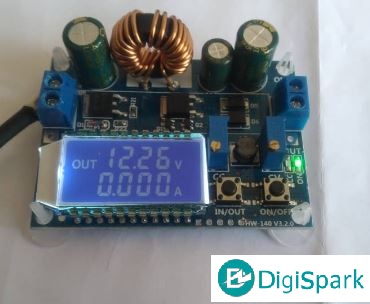

اتصال صحیح آداپتور 12V به ماژول HW-140
شماتیک اتصالات
اتصالات ساده:
ورودی
IN+ → قرمز آداپتور
IN- → مشکی آداپتور
خروجی
OUT+ → مثبت بار
OUT- → منفی بار
کنترل
مولتیترن V → ولتاژ
مولتیترن I → جریان
هشدارهای ایمنی
⚠️ نکات ایمنی:
- قبل از اتصال بار، ولتاژ و جریان را تنظیم کنید
- از اتصال کوتاه خودداری کنید
- در صورت داغ شدن، دستگاه را خاموش کنید
- از هود خنککننده برای جریانهای بالا استفاده کنید
- قطعاً از ولتاژ/جریان بالاتر از حد مجاز استفاده نکنید
کاربردهای عملی
📱
تعمیر موبایل
4.3V برای تست باتری
🚗
ECU خودرو
12V/24V برای ایسیو
🔬
آزمایشگاه
ولتاژ/جریان متغیر
خلاصه پروژه
با HW-140 یک منبع تغذیه حرفهای و قابل حمل بسازید!
