ساخت کابل پروگرام پی‌ال‌سی دلتا

منبع: آزند اتوماسیون | بروزرسانی: ۱۴۰۳ | استاندارد RS-232

کابل پروگرام دلتا USB-to-RS232 با کانکتور DB9 مادگی و PS2 8 پین نری، امکان آپلود/دانلود برنامه از WPLSoft به PLCهای سری DVP و HMI را فراهم می‌کند.

مدل پیشنهادی: UC-PRG020-12A

طول: ۲ متر | شیلد + فویل
سازگار با: DVP Series و HMI دلتا
اتصال: USB → RS-232 → PLC

انواع کابل پروگرام دلتا

کابل فابریک USB (UC-PRG020-12A)

USB → سوکت گرد | نیاز به مبدل ندارد

کابل فابریک RS-232

DB9 → سوکت گرد | برای PC با پورت سریال

کابل دست‌ساز

DB9 + سوکت گرد | ارزان و قابل تنظیم

هشدار: سیم‌بندی اشتباه = خطر!

اتصال نادرست RX/TX → خاموش شدن کامپیوتر یا آسیب به PLC

روش ساخت کابل پروگرام دلتا

ابزار مورد نیاز:

سوکت گرد ۸ پین (نری)
کانکتور DB9 مادگی
کابل شیلددار ۳ رشته
هویه + قلع
دم باریک + سیم لخت‌کن
مولتی‌متر

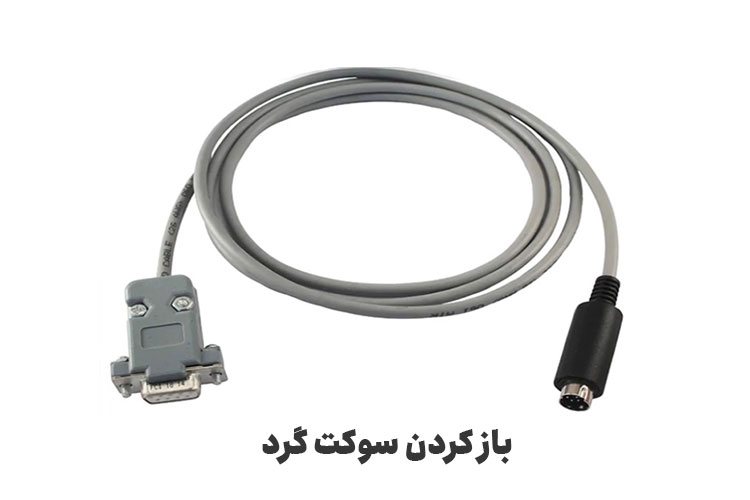

باز کردن سوکت گرد

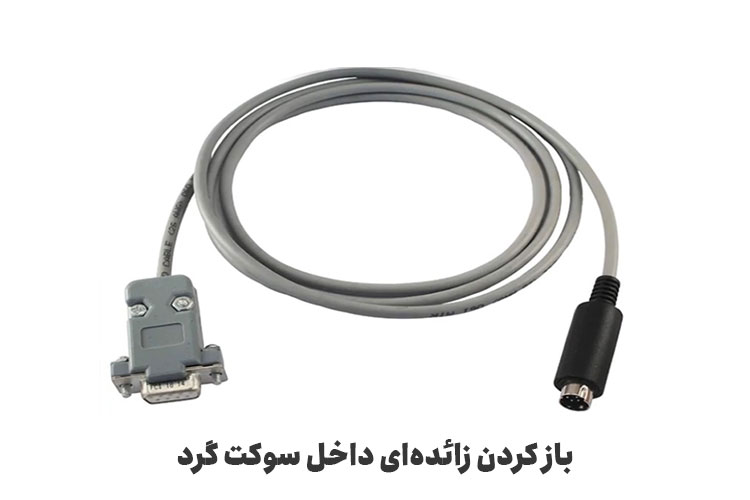

جدا کردن زائده نگهدارنده

باز کردن کاور فلزی

نهایی: سوکت گرد + DB9

سیم‌بندی صحیح (نمای روبرو)

سوکت DB9 (پشت)

  1  2  3  4  5
  ●  ●  ●  ●  ●
  6  7  8  9

2 → RX | 3 → TX | 5 → GND

سوکت گرد (روبرو - تیزی به سمت شما)

    1   2   3
  4     5
        6   7   8

4, 5, 8 استفاده می‌شود

اتصالات:

DB9 پین 2 (RX) → سوکت گرد پین 5
DB9 پین 3 (TX) → سوکت گرد پین 4
DB9 پین 5 (GND) → سوکت گرد پین 8

نکات لحیم‌کاری:

پین‌های ۱ و ۲ سوکت گرد را با دم باریک بیرون بکشید
پین ۴ و ۵ از پایین لحیم شود
پین ۸ از بالا لحیم شود
از مولتی‌متر برای تست اتصال و عدم اتصال کوتاه استفاده کنید

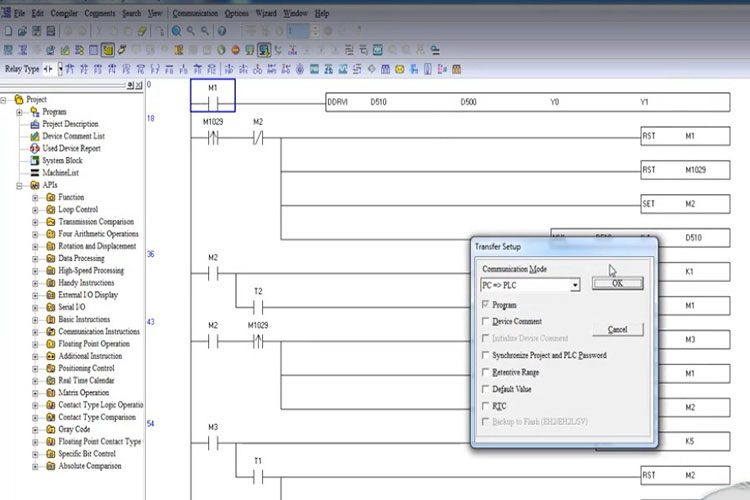

تست اتصال در WPLSoft

Communication → COM1 → Download

خلاصه درس

کابل دست‌ساز: DB9 پین 2→5 | 3→4 | 5→8 (نمای روبرو)
