💻 آموزش کامل PLC S7-1200 زیمنس در TIA Portal

S7-1200 یک PLC کامپکت، قدرتمند و اقتصادی از زیمنس است که با اترنت داخلی، I/O آنبورد و نرم‌افزار TIA Portal، انتخاب عالی برای پروژه‌های کوچک تا متوسط محسوب می‌شود.

🎯 اهداف درس

راه‌اندازی پروژه جدید در TIA Portal
تنظیم IP و ارتباط با PLC
ایجاد تگ و برنامه‌نویسی ساده در Ladder
دانلود برنامه و تست اجرا

پیشرفت آموزش — ۴۰٪

🛠️ عناصر ضروری برای شروع

ابزار مورد نیاز

PLC S7-1200

کابل اترنت Cat5e

لپ‌تاپ + TIA Portal V13+

دانلود TIA Portal + SIM EKB (فعال‌ساز)

⚙️ آموزش گام‌به‌گام در TIA Portal

۱

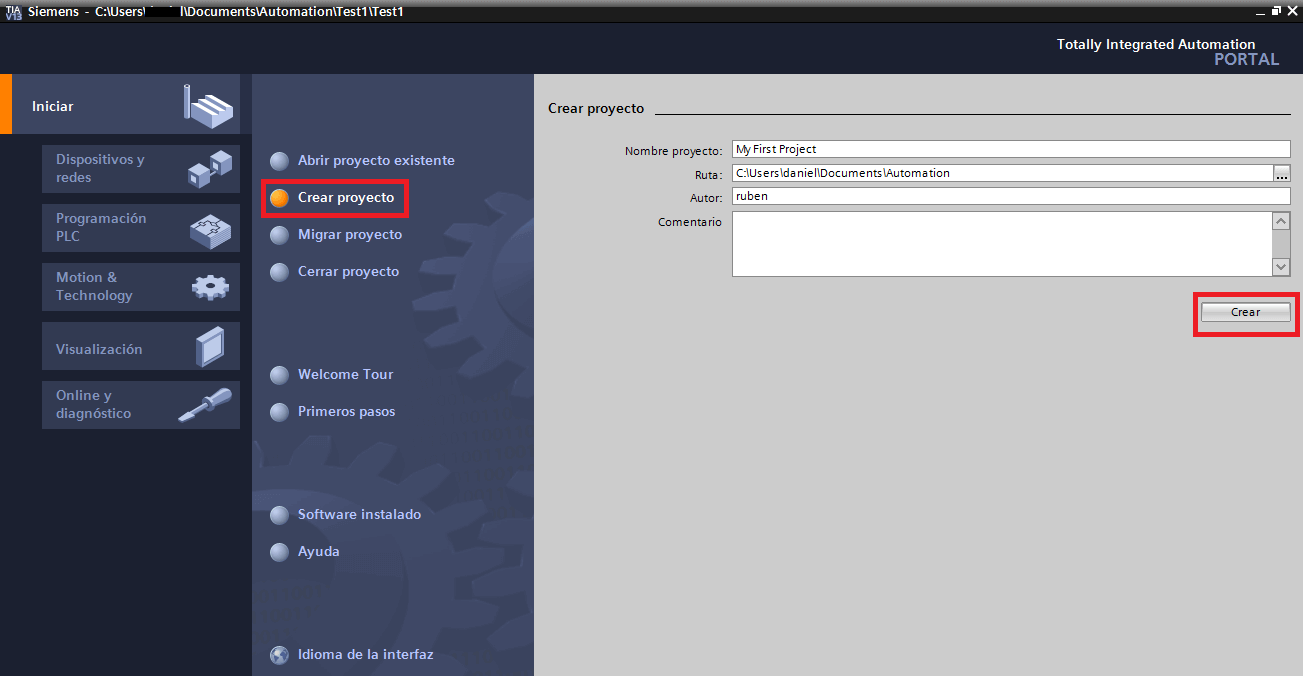

ایجاد پروژه جدید
TIA Portal → Create new project
۲

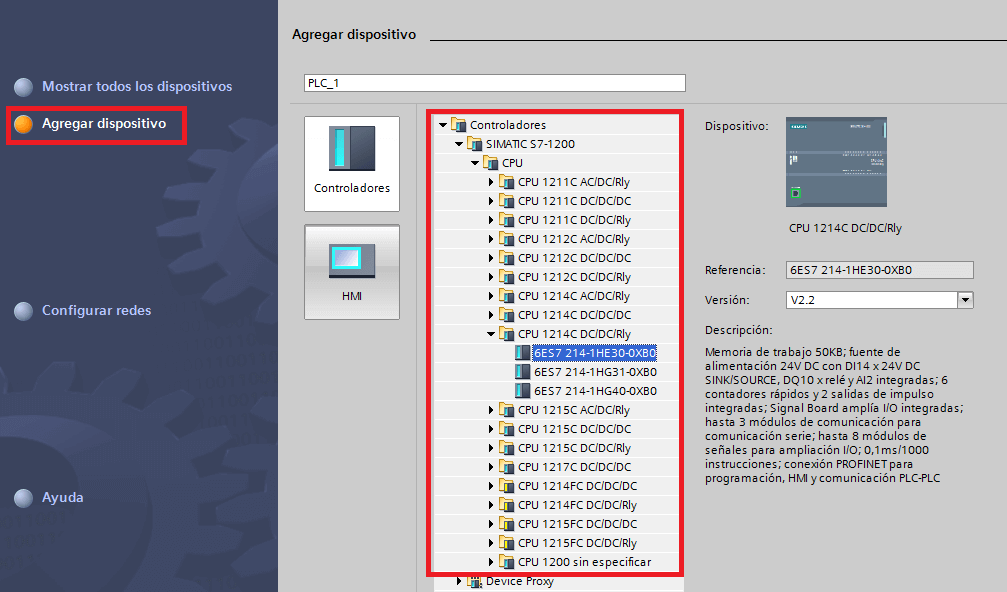

انتخاب CPU
Configure a device → CPU 1214C DC/DC/DC (یا مدل شما)
۳
تنظیم IP آدرس
Profinet interface → Set IP: 192.168.0.1 (Subnet 255.255.255.0)
۴

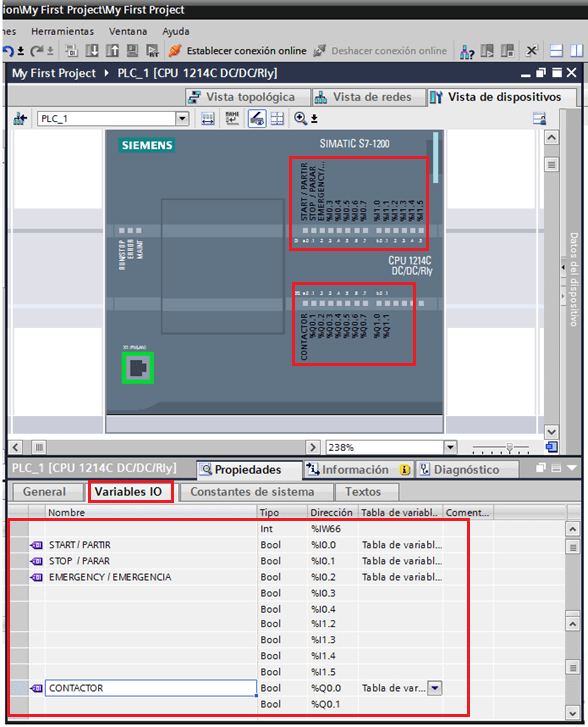

ایجاد تگ‌ها
PLC tags → I0.0: Start, I0.1: Stop, Q0.0: Motor
۵

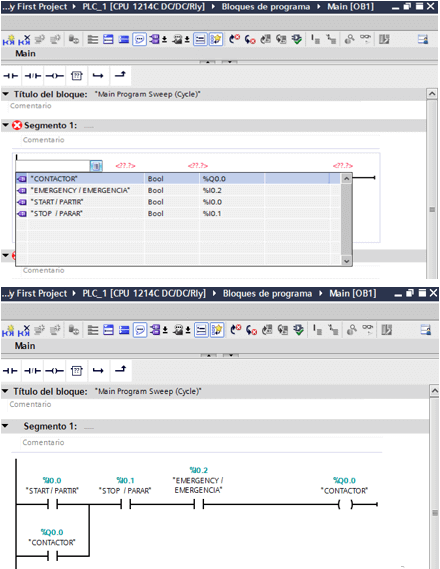

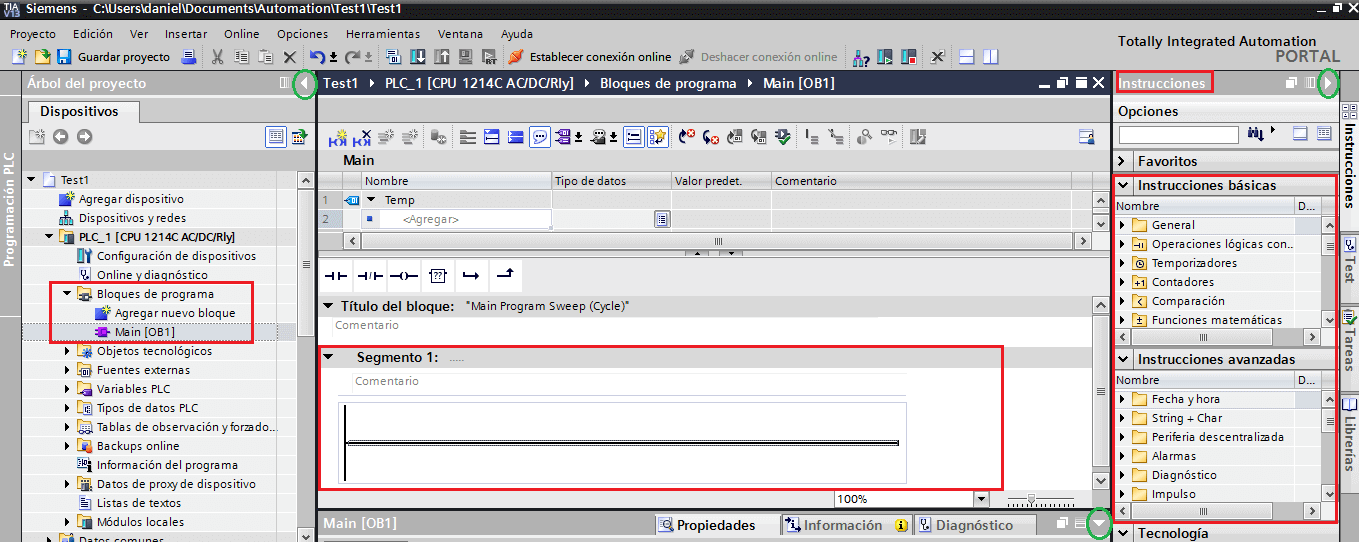

برنامه‌نویسی OB1 (Ladder)
Start → Motor (Set), Stop → NC برای Motor
۶
دانلود به PLC و اجرا
Online → Download to device → RUN

📋 جدول تگ‌های پیشنهادی (برای پروژه ساده استارت-استاپ موتور)

جدول تگ‌ها

تگ	آدرس	نوع	توضیح
Start_Button	I0.0	DI	شستی استارت
Stop_Button	I0.1	DI	شستی استپ
Emergency_Stop	I0.2	DI	توقف اضطراری
Motor_Contactor	Q0.0	DO	کنتاکتور موتور

❓ سوالات متداول

TIA Portal از کجا دانلود کنم؟

از سایت های ایرانی یا Siemens Support (با SIM EKB فعال‌سازی)

کدام نسخه برای S7-1200 مناسب است؟

TIA Portal Basic V13 یا بالاتر

چگونه PLC را آنلاین کنم؟

IP یکسان (192.168.0.x) → Online Access → Download

چرا ارتباط برقرار نمی‌شود؟

کابل اترنت، IP، فایروال، ران PLC در RUN

خلاصه درس

مراحل کلیدی: پروژه → CPU → IP → تگ → OB1 → دانلود → RUN
