⚡ راه‌اندازی ستاره مثلث الکتروموتور سه فاز

وقتی توان موتور بیش از ۴ کیلووات باشد، جریان راه‌اندازی مستقیم (DOL) بسیار بالا می‌رود (۵–۸ برابر جریان نامی).
مدار ستاره مثلث یکی از رایج‌ترین روش‌ها برای کاهش جریان راه‌اندازی به حدود ۱/۳ و افزایش عمر تجهیزات است.

🎯 اهداف درس

درک دلیل استفاده از مدار ستاره مثلث
آشنایی با سربندی ستاره و مثلث
شناخت مدار قدرت و فرمان (دستی و اتوماتیک)
مزایا، معایب و کاربردها

پیشرفت آموزش — ۵۰٪

🏭 کاربرد در صنعت

کاربردهای رایج

پمپ‌های کشاورزی

کف‌کش‌ها

میکسرها

هشدار مهم

گشتاور راه‌اندازی پایین → برای بارهای سنگین مثل بالابر، جرثقیل، کمپرسور و آسانسور مناسب نیست.

🔌 سربندی موتور سه فاز

تخته کلم (Terminal Box)

سربندی ستاره (Y)

U2 - V2 - W2 → با پلاتین به هم وصل
L1 → U1, L2 → V1, L3 → W1
جریان راه‌اندازی: ۱/۳

سربندی مثلث (Δ)

U1 → W2, V1 → U2, W1 → V2
L1 → U1 & W2, L2 → V1 & U2, L3 → W1 & V2
توان کامل: ۳ برابر ستاره

سربندی ستاره و مثلث شکل: سربندی ستاره (Y) و مثلث (Δ)

⚙️ نحوه کار مدار ستاره مثلث

۱ راه‌اندازی در حالت ستاره → جریان حدود ۱/۳ جریان مستقیم
۲ پس از ۵–۱۰ ثانیه (رسیدن به حدود ۷۰–۸۰٪ دور نامی)
۳ تغییر به حالت مثلث → توان کامل و گشتاور نامی

🛠️ مدار قدرت (کنتاکتورها)

اجزای اصلی مدار قدرت

K1M: کنتاکتور ستاره (اتصال U2-V2-W2)

K2M: کنتاکتور اصلی (ورودی سه فاز)

K3M: کنتاکتور مثلث (اتصال U1-W2, V1-U2, W1-V2)

مدار فرمان دستی ستاره مثلث

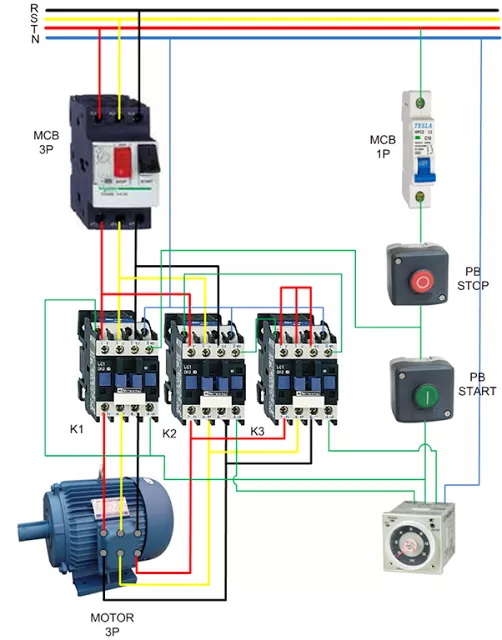

مدار فرمان اتوماتیک با تایمر

✅ مزایا و ❌ معایب

مزایا

جریان راه‌اندازی فقط ۱/۳ جریان مستقیم
هزینه متوسط و مناسب برای موتورهای ۳–۱۰ کیلووات
استهلاک کمتر تجهیزات

معایب

گشتاور راه‌اندازی پایین
پیچیدگی مدار (نیاز به ۳ کنتاکتور)
نامناسب برای بارهای سنگین

خلاصه درس

ستاره → جریان کم (راه‌اندازی)
مثلث → توان و گشتاور کامل

درس بعدی: چپگرد - راستگرد →
